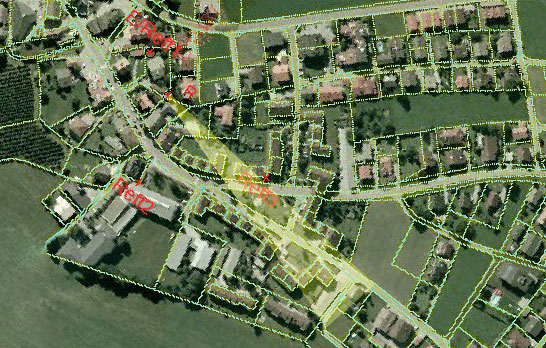

EGON Ausgabe der Thermalfront nach Ingerle
|
EGON Basis beinhaltet vier Berechnungsmodule. Mit dem ersten Modul kann die
benötigte Fördermenge bestimmt werden. Im zweiten Modul werden die
Brunnenparameter angegeben, mit denen die Berechnung des Brunnens - wie z.B.
Ergiebigkeit und Fassungsvermögen, Absenkung bei Betrieb und
Pumpversuch, Eintrittsgeschwindigkeit des Wassers in den Brunnen usw. -
durchgeführt wird. Mit den letzten beiden Modulen kann die
Thermalfrontausbreitung berechnet werden. Dazu kann neben dem bekannten
Verfahren nach Ingerle unser neues Finite-Differenzen-Verfahren verwendet
werden. Dieses Verfahren hat den großen Vorteil, dass ein instationärer
Betrieb des Brunnnens - wie z.B. Heizen und Kühlen - abgebildet werden kann.
Dazu werden aber nur unwesentlich mehr Eingabedaten als für das
Ingerleverfahren benötigt.
|

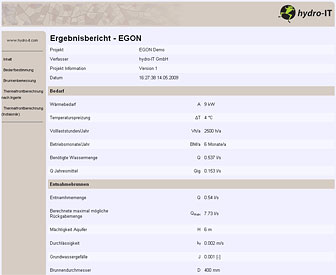

EGON Berechnungsbericht
(zum Vergrößern bitte auf das Bild klicken)
|
Alle Ergebnisse werden in einem ausführlichen Bericht ausgegeben (Durch
klicken auf den Berichtsausschnitt oben gelangen Sie zu einem Beispiel
für einen Bericht von EGON Basis). Neben diesem Bericht können die
berechneten Ergebnisse in einer Karte angezeigt werden (Die Kartenbeispiele
auf dieser Seite wurden mit EGON erstellt).
|
|

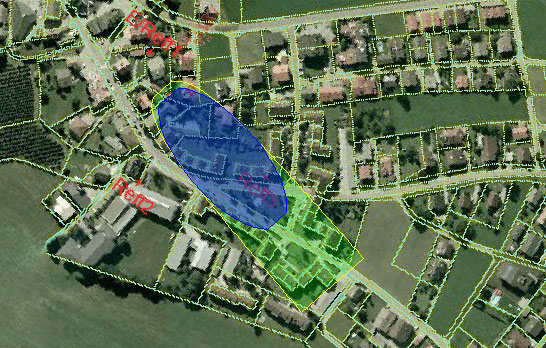

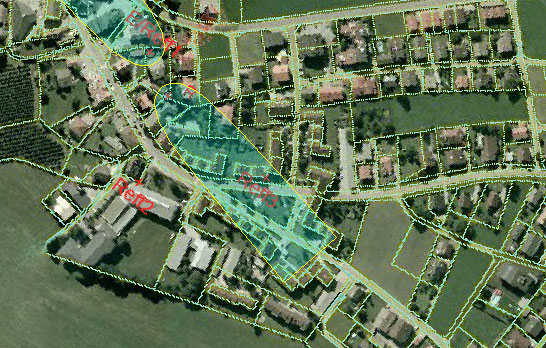

EGON Ausgabe der Thermalfront (mit Grenzstromlinie) nach unserem neuen FD-Verfahren
|
|
|

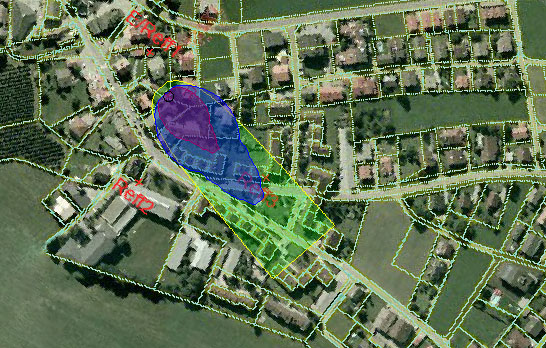

Das gleiche System mit Kühlung im Sommer
|
Das Kartenmaterial kann entweder
mit Georeferenzierung aus GIS-Programmen wie z.B. ArcGISR exportiert
und in EGON importiert werden. Gleichzeitig beinhaltet EGON Basis aber auch
ein Modul zur Referenzierung von beliebigem Kartenmaterial per Hand. So
können Orthofotos oder eingescannte Karten verwendet werden. Die
Ergebnisobjekte wie Thermalfronten und Grenzstromlinien können wiederum mit
Referenzierung exportiert werden und in ArcGISR geladen werden.
Erweiterungsmodul Erdwärmesonden
Über dieses Modul kann EGON um die Berechnung der Auslegung von
Erdwärmesondenanlagen, sowie deren Kreislaufhydraulik erweitert werden. Die
Bemessung nach ÖWAV-Regelblatt 207 erfolgt automatisiert. Das Nachschlagen
von Tabellenwerten entfällt hierdurch.
Durch die Integration in EGON ist mit diesem Modul ein
direkter Vergleich zwischen den Systemen Erdwärmesonden und
Grundwasserwärmepumpe möglich. Der auch im Ergebnisbericht übersichtlich
dagestellt werden kann.
Downloads
Damit Sie sich selbst vom Funktionsumfang von EGON 1.0 Basis überzeugen können,
liegt hier eine Demoversion von EGON zum Download bereit. Um den Einstieg zu
vereinfachen, wird auch eine vollständige EGON-Projektdatei zur Verfügung
gestellt:
An dieser Stelle wird ab Ende April 2010 die Demoversion der neuen Version 1.2 von
EGON und des Erdwärmesondenmoduls zum Download bereit gestellt.
EGON Basis Demo zum freien Download
Beispieldatei für die Demoversion
Die Demoversion von EGON Basis ist auf einen festgelegten Standort
beschränkt, dass heißt, alle Grundwasser- und Bodenkennwerte sind festgelegt
und können nicht verändert werden. Alle anderen Funktionen entsprechen der
Vollversion von EGON Basis.
Systemvoraussetzungen
- Windows XP/2000/Vista
- CD-ROM Laufwerk
- Acrobat Reader ab Version 6.0
- Internet Explorer ab Version 5.5 oder Mozilla Firefox ab Version 1.0
- ca. 50 MB freier Festplattenspeicher
