www.hydro-it.com Inhalt Bedarfbestimmung Brunnenbemessung Thermalfrontberechnung nach Ingerle Thermalfrontberechnung (Instaionär)

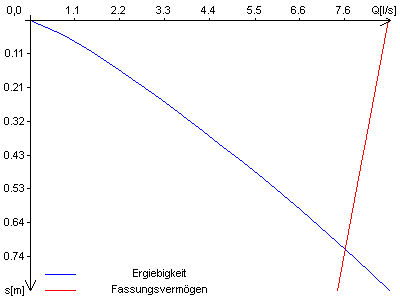

Ergebnisbericht - EGON Projekt EGON Demo Verfasser hydro-IT GmbH Projekt Information Version 1 Datum 16:27:38 14.05.2009 Bedarf Wärmebedarf A 9 kW Temperaturspreizung ΔT 4 °C Volllaststunden/Jahr Vh/a 2500 h/a Betriebsmonate/Jahr BM/a 6 Monate/a Benötigte Wassermenge Q 0.537 l/s Q Jahresmittel Qig 0.153 l/s Entnahmebrunnen Entnamhmemenge Q 0.54 l/s Berechnete maximal mögliche Rückgabemenge Qmax 7.73 l/s Mächtigkeit Aquifer H 6 m Durchlässigkeit kf 0.002 m/s Grundwassergefälle J 0.001 [-] Brunnendurchmesser D 400 mm Filterrohrdurchmesser DN 200 mm Filterrohrlänge FL 6 m Filterrohrlänge (berechnet) FL 0.344 m Position x,y 412.6 64 Aquifer ungespannt Berechnung Fassungsvermögen nach Grenzgefälle 30° Verwendete Ergiebigkeitsgleichung GW-Strom Absenkung beim Betriebspunkt 0.03 m Maximale Absenkung 0.73 m Eintrittsgeschwindigkeit in den Brunnen 0.359 mm/s Qs-Linie Bemessung für Pumpversuch (Qmax * 1.5) Q Bemessung 0.81 l/s Absenkung am Betriebspunkt 0.06 m Erforderliche Länge Filterrohr 0.55 m Eintrittsgeschwindigkeit in den Brunnen 0.579 mm/s Rückgabebrunnen Angegebene Rückgabememenge Q 0.54 l/s Berechnete maximal mögliche Rückgabemenge Qmax 7.73 l/s Mächtigkeit Aquifer H 6 m Durchlässigkeit kf 0.002 m/s Grundwassergefälle J 0.001 [-] Brunnendurchmesser D 400 mm Filterrohrdurchmesser DN 200 mm Filterrohrlänge FL 6 m Filterrohrlänge (berechnet) FL 0.344 m Position x,y 431 20.3 Aquifer ungespannt Berechnung Fassungsvermögen nach Grenzgefälle 30° Verwendete Ergiebigkeitsgleichung GW-Strom Absenkung beim Betriebspunkt 0.03 m Maximale Absenkung 0.73 m Eintrittsgeschwindigkeit in den Brunnen 0.36 mm/s Qs-Linie Bemessung für Pumpversuch (Qmax * 1.5) Q Bemessung 0.81 l/s Absenkung am Betriebspunkt 0.06 m Erforderliche Länge Filterrohr 0.55 m Eintrittsgeschwindigkeit in den Brunnen 0.579 mm/s Gegenseitige Beeinflussung Brunnenabstand Dist 47.4 m Erforderlicher Brunnenabstand DistMin 27 m Thermalfrontberechnung nach Ingerle Unbeeinflusste Grundwassertemperatur T0 5 °C Rückgabetemperatur TR 9 °C Rückgabemenge Q 0.6 l/s Flurabstand 3 m Grundwassermächtigkeit H 6 m Grundwassergefälle J 0.001 Durchlässigkeit kf 0.002 m/s Wärmeleitfähigkeit λD 0.5 W/m/°C Grundwasserschwankungswinkel/Dispersion α 6 ° Maximale Länge der Thermalfront 277 m Breite der Thermalfront in Höhe Brunnen 50 m Endbreite der Thermalfront 108 m Instationäre Thermalfront Jan Feb Mae Apr Mai Jun Jul Aug Sep Okt Nov Dez Rückgabemenge [l/s] 1.04 1.04 1.04 0 0 0 0 0 0 1.04 1.04 1.04 Temperaturspreizung [°C] 4 4 4 0 0 0 0 0 0 4 4 4 Oberflächentemperatur [°C] 2 3.3 7 12 17 20.7 22 20.7 17 12 7 3.3 Flurabstand A 3 m Aquifermächtigkeit H 6 m Durchlässigkeit kf 0.002 m/s Grundwassergefälle J 0.001 Wärmeleitfähigkeit λD 0.5 W/m/°C GW-Schwankungswinkel 3 ° Brunnen Vollkommen Eintauchtiefe Filter TF m Länge Filterrohr LF m Maximale Ausbreitung der Temperaturanomalie in m für dT >= 1°C 180 m Maximale Ausbreitung der Temperaturanomalie in m für dT >= 1°C - Mittelwert über GW Mächtigkeit 166 m Max Breite der Temp.anomalie in Y Richtung 60 m Max hydraulische Breite bei Qmax in Y Richtung 86.7 m (c) 2009 hydro-IT GmbH Zurück zur EGON Produktbeschreibung
