Stuttgarter Hütte

Objektbeschreibung
Abwasserentsorgungskonzept
Anmerkung
Dimensionierung und Reinigungsleistung

Objektbeschreibung

Die Stuttgarter Hütte liegt in 2310 m Seehöhe nahe dem Krabachjoch (westlicher Rand der Lechtaler Alpen). Sie ist ausschließlich zu Fuß zu erreichen, von Zürs aus in etwa 2 Gehstunden, vom Lechtal aus in 4 Stunden. Die Ver- und Entsorgung erfolgt über eine Materialseilbahn. Die Stuttgarter Hütte ist an das öffentliche Stromversorgungsnetz angeschlossen und von Mitte Juni bis Ende September geöffnet.



Abwasserentsorgungskonzept

Die Kläranlage war auf Qd,max = 10 m3/d und Bd,max = 150 EW60 = 9,0 kg/d (spezifische Abwasseranfall 67 l/EW60,d) auszulegen. Der Bestand (3-Kammer-Absetz- und Schlammfaulanlage) war baulich und von der Größe her für einen Umbau zu einer mechanisch-biologischen Anlage nach dem ESB-System (Einbecken-Schwachlast-Biologie) geeignet. Die Durchflussrichtung wurde jedoch umgedreht. Die ursprünglich zweite und dritte Kammer dient zur Vorklärung samt Primär- und Überschussschlammspeicherung (Vnutz = 16,8 m3), die größte Kammer als ESB-Volumen mit knapp über 20 m3. Der Fettabscheider und der Küchenabwasserkanal wurden neu errichtet.

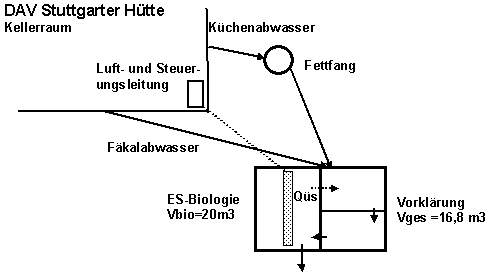

Abb. 4.41: Fließschema der Abwasserreinigungsanlage der Stuttgarter Hütte

Die biologische Stufe war so auszulegen, dass die Gesamtanlage nach der 3. EVO eine BSB5-Reduktion > 80 % und eine CSB-Reduktion von > 70 % bei < 0,5 ml/l an absetzbaren Stoffen im Ablauf erreicht.  Der in der Sommersaison zwischen- gestapelte Primär- und Sekundärschlamm darf außerhalb der Frostperiode auf in der Nähe der Kläranlage gelegene Vegetationsflächen mittels einer Schneidradpumpe (Homogenisierung und Zerkleinerung) ausgebracht werden.

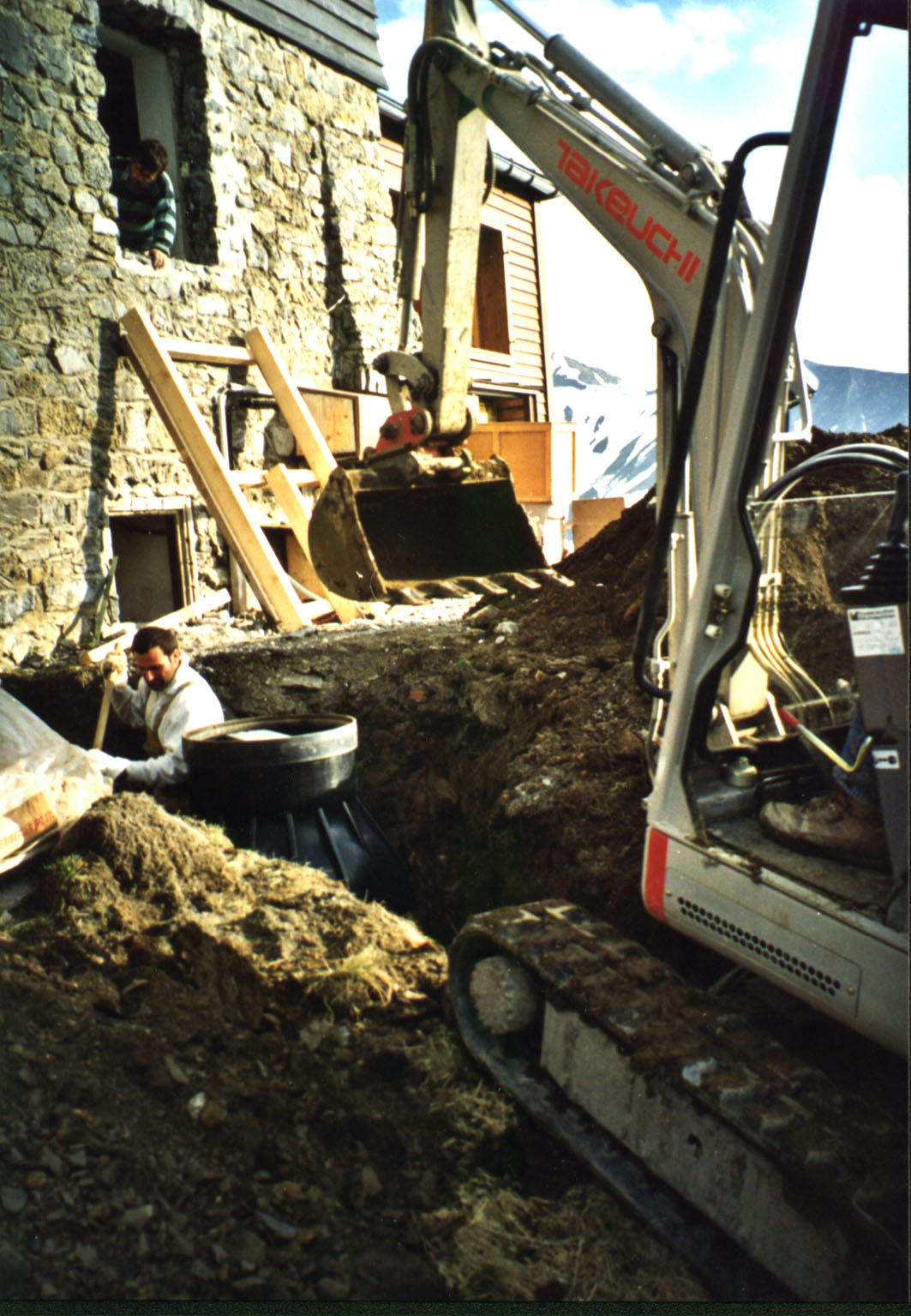

Abb. 4.42 (links): Einbau des neu gelieferten Fettabscheiders in die Küchenablaufleitung: Fettabscheider aus PE mit Stahlringaufsatz und leichtem Stahldeckel, zur Geruchsvermeidung geschlossener Deckel ohne Öffnungen

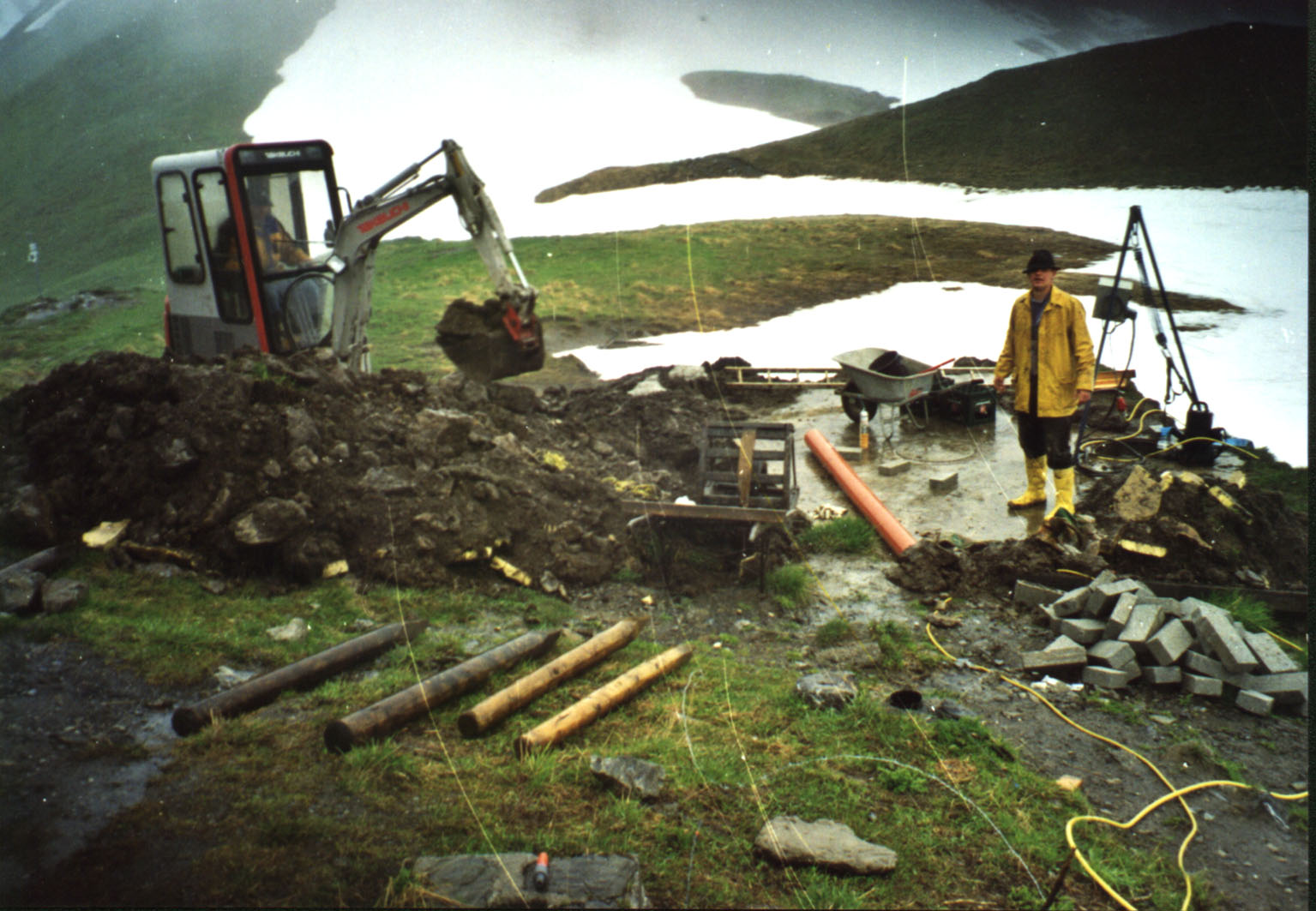

Abb. 4.43 (unten): Vorbereitungsarbeiten am Kläranlagenbestand (3-Kammer- Absetz- und Schlammfaulanlage) vor dem Beginn der eigentlichen Umrüstung auf eine ESB-Anlage bei typischer alpiner Schlechtwetterlage

Anmerkung

Zwei Luftverdichter im Keller des Schutzhauses bedienen mit Druckluft alle Funktionen über SPS-angesteuerte Magnetventile (feinblasige Belüftung, SS- und ÜS-Rückführung, Klarwasserabzug, hydropneumatischer Verschluss). Durch einen kontrollierten "Luftpolster" in der Heberleitung als hydropneumatischer Verschluss zwischen Vorklärung und Biologie kann das Abwasser in der Vorklärung aufgestaut und der Zulauf gesteuert werden.

Dimensionierung und Reinigungsleistung

Belastung Biologie

ARA Stuttgarter Hütte	Saisonmittel	Max. Woche	Max. Tag
Belastung [EW40]	56	118	150
BSB 5-Fracht [kg/d]	2.2	4.7	6.0
Abwasserzulauf Q [m3/d]	3.9	7.3	10.0



Bemessung über die Schlammbelastung in max. Woche V =  20 m3 (Beckenvolumen) Maerob = 20 m3 x 3.3 kg TS/m3 x (13.4/24) = 36.9 kg TS (aerobe Schlammmasse im System) BTS = 4.7 kg BSB5 /d / 36.9 kg TS = 0.13 kg/kg.d (aerobe Schlammbelastung) OB = 4.7 x 3 kg O 2 /kg BSB5 / 24 h = 0.6 kg O2/h (Sauerstoffbedarf)

Energieverbrauch

Max. Leistung [W]	Max. Arbeit [kWh/d]	Mittlere Arbeit [kWh/d]
1.200	16	12

Reinigungsleistungen

Datum	CSBAblauf [mg/l]	NH4-N Ablauf [mg/l]	NO3-N Ablauf [mg/l]	CSBElimination [%]	NElimination [%]	Belastung [% v. EW max ]
6.8.1999	155	93	5,6	87	44	61
4.8.2000	85	84	2,2	94	15	12
21.9.2001	100	86	17	95	39	4
