Einbeckentechnik

Allgemeines

Dabei handelt es sich um einen Verfahrenstyp, der die einzelnen Reinigungsprozesse entlang einer zeitlichen Achse in einem einzigen Becken vorsieht. Da in diesem Becken sowohl Sedimentation als auch Belüftung betrieben wird, kann gereinigtes Klarwasser nur nach einer entsprechenden Absetzzeit abgezogen werden. Dieser intermittierende Klarwasserabzug ist ein eindeutiges Verfahrenskennzeichen der Einbeckentechnik, während der Zulauf kontinuierlich oder wie z.B. beim Sequencing Batch Reactor (SBR) -Verfahren diskontinuierlich erfolgen kann. Mit Hilfe einer programmierbaren Steuerung werden die einzelnen Betriebszyklen kontrolliert. Jeder Betriebszyklus setzt sich aus drei Phasen zusammen, in denen bestimmte physikalische und biochemische Vorgänge ablaufen:

Belüftungsphase

Vorabsetzphase und

Abziehphase

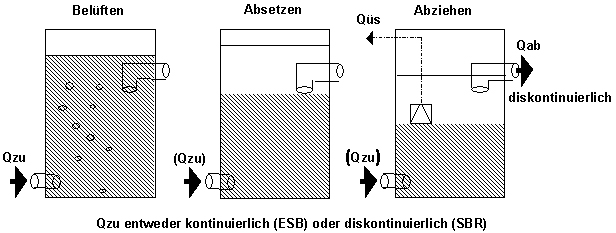

Abbildung: Die drei Phasen eines Betriebszyklus der Einbeckentechnik

Ein Vorteil des zyklischen Betriebes liegt im Flockenfilter, der sich im sedimentieren- den Schlammspiegel bildet und auch kleine Feststoffe aus dem Klarwasser filtert. Weiters zeichnet sich die Einbeckentechnik vor allem durch ihre Flexibilität aus: Die Dauer der Belüftungsphase kann von der auftretenden Belastung abhängig gemacht werden.
Wird die Einbeckenanlage mit kontinuierlicher Beschickung gefahren, dann wird die Anlage im freien Gefälle durchströmt und keine Pumpenergie benötigt. Bei der klassischen SBR-Technik hingegen wird dem SBR-Becken ein Vorlagebehälter bzw. Pufferbecken vorgeschaltet. Aus diesem Becken wird das SBR-Becken am Anfang eines Betriebszyklus mittels einer Pumpe diskontinuierlich beschickt (sequencing batch :: zyklische Beschickung). Der Vorteil liegt im besseren hydraulischen Ausgleich und der definierten Portionierung des Zulaufes, was die Steuerung erleichtert.
