Kombinierte Verfahren

Allgemeines

Zyklische Verfahren haben in jüngster Zeit durch die verbesserten Möglichkeiten der elektronischen Steuerung und der maschinellen Einrichtungen auch in der Anwendung im Gebirge einen starken Entwicklungsschub erfahren. Um die Vorteile einzelner Belebtschlammverfahren zu vereinen, ergibt sich die Möglichkeit, verschiedene Verfahrensprinzipien zu kombinieren. Besonders bewährt hat sich die Kombination des Belebungsbeckens des Belebungsverfahrens mit der Einbeckentechnik als Ersatz für das Nachklärbecken, wobei beide Becken sich als kommunizierende Gefäße verhalten.

BIOCOS © - Verfahren

Für die Anwendung des BIOCOS © - Verfahrens im Gebirge wurde versucht, die Betriebssicherheit und den Energiebedarf der maschinellen Einrichtung zu optimieren. Im unmittelbaren Bereich der Kläranlage bzw. im Abwasser befinden sich bei diesem Verfahren keine mechanisch oder elektrisch bewegte Teile. Die programmierbare Steuerung (SPS) regelt über Magnetventile den vom Verdichter erzeugten Luftstrom je nach Betriebsphase zu den einzelnen Hebeanlagen oder Belüftern. Durch die Aufteilung in zwei Beckenbereiche (B- und SU-Becken) kann der Verdichter durchgehend betrieben werden und vorerst das B-Becken belüften, während sich im SU-Becken der Schlamm absetzt (Vorabsetzphase). Dann wird kurzzeitig mittels eines Lufthebers der Überschussschlamm abgezogen, anschließend das Klarwasser (A-Phase) und schließlich mit einem weiteren Heber eine Umwälzströmung erzeugt, um die Schlammkonzentration zwischen B- und SU-Becken auszugleichen (U-Phase). Dieses Verfahren gelang innerhalb des Life-Projektes auf verschiedenste Bestandssituationen mit bis zu 18 Einzelbecken ([01] Berliner Hütte) zur Anwendung.

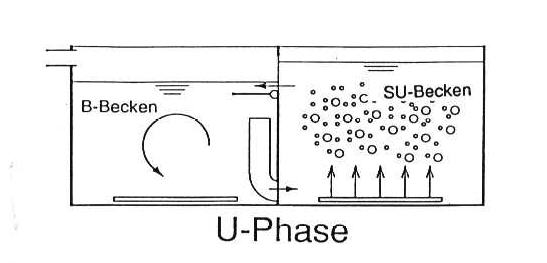

Abbildung: Umwälzphase

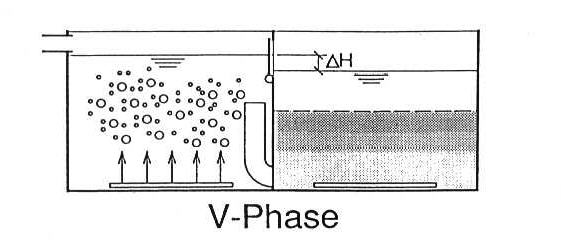

Abbildung: Vorabsetzphase

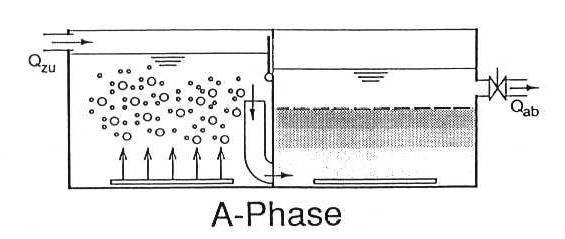

Abbildung: Abzugsphase

Anwendungsbeispiele innerhalb des Life-Projektes
